製品仕様・製品紹介

※本製品は内障子(内動)用です。 外障子(外動)用は今後発売予定です。

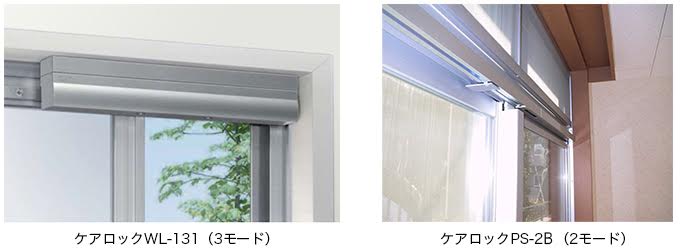

換気と施錠を両立させた採風錠(ケアロック:当社商標)のパイオニアが新たに提供する施錠/採風(開放制限)/解錠の3モードの機能を持ち、高い耐荷重性(600kgf)を有する電気錠です。
(3モードは当社製電気錠制御盤 CB−Nのみで可能、開放制限幅は100mm/130mmから選択できます。)
火災・地震などの緊急時には、一斉解錠させて避難路を確保することができます。

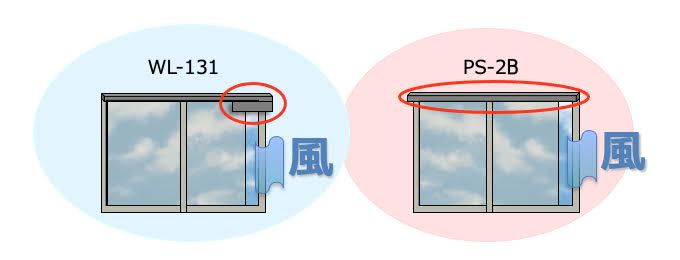

当社従来製品のケアロックよりもコンパクト・ローコストな次世代型の引き戸用電気錠です。



外形寸法図および取付参考図


pdfダウンロード dxfダウンロード dwgダウンロード





主な仕様と配線図


本体在室 SUS304/鉄メッキ
駆動方式 DCソレノイドコイル吸引式
駆動電流 DC24V
重   量 2.5kg(取付金具含む)
寸   法 42(D)×52(H)×365(L) mm
(サッシ寸法により異なります)
耐荷重 600kgf
施解錠 遠隔一斉、遠隔各所
(電気錠制御盤による)
スイッチ施解錠(別売り:手元スイッチ CK-1)
出力信号 マイクロスイッチ/近接スイッチ
DC30V 1A(max)

※ 代表的な配線図(例)は右記の通りです。 従来型のケアロックと同じ系統図・配線芯数で動作します。 3モード動作は、当社製電気錠制御盤 CBシリーズのみ で可能となります。
