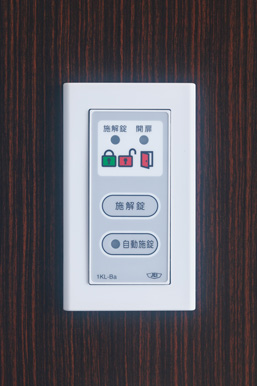

1回線用操作表示器(自動施錠設定付)1KL-Ba

MENU

1回線用操作表示器(自動施錠設定付)1KL-Ba

操作盤から離れた位置に設置することで、操作性が向上します。

1回線用操作表示器(自動施錠設定付)1KL-Ba 製品概要

  • 電気錠制御盤と通信方式によって動作します。
  • ワンプッシュ操作で電気錠が解錠します。
  • 電気錠の解錠、施錠及び扉の状態を表示します。
  • 制御盤と連動して、自動施錠の設定が可能です。
PDFパンフレットダウンロード
製品仕様
製品名 1回線用操作表示器(自動施錠設定付)1KL-Ba
仕  様 表面:樹脂フイルム式、1キー
タクトスイッチ耐久性 100万回以上
表 示 灯 施錠時:緑点灯
解錠時:赤点灯
自動施錠設定時:黄点灯
扉 開扉時:赤点灯
音(ブザー) 施解錠操作時
機  能 マイコン通信型マルチドロップ配線
RS485 準拠
露出型(屋内線用)
信号線配線長 最大100m(コントローラー端末間)
定  格 DC24V ±10% 100mA
-10~+50℃
適合ボックス 樹脂製1個用スイッチボックス(カバー付き)
付属プレート パナソニック電工 ワイド21 WTC8101(スクエア)
推奨ケーブルスター配線:CPEV-S 0.9 -2Pr / マルチドロップ配線:CPEV-S 1.2 -3Pr
税抜価格 9,800円

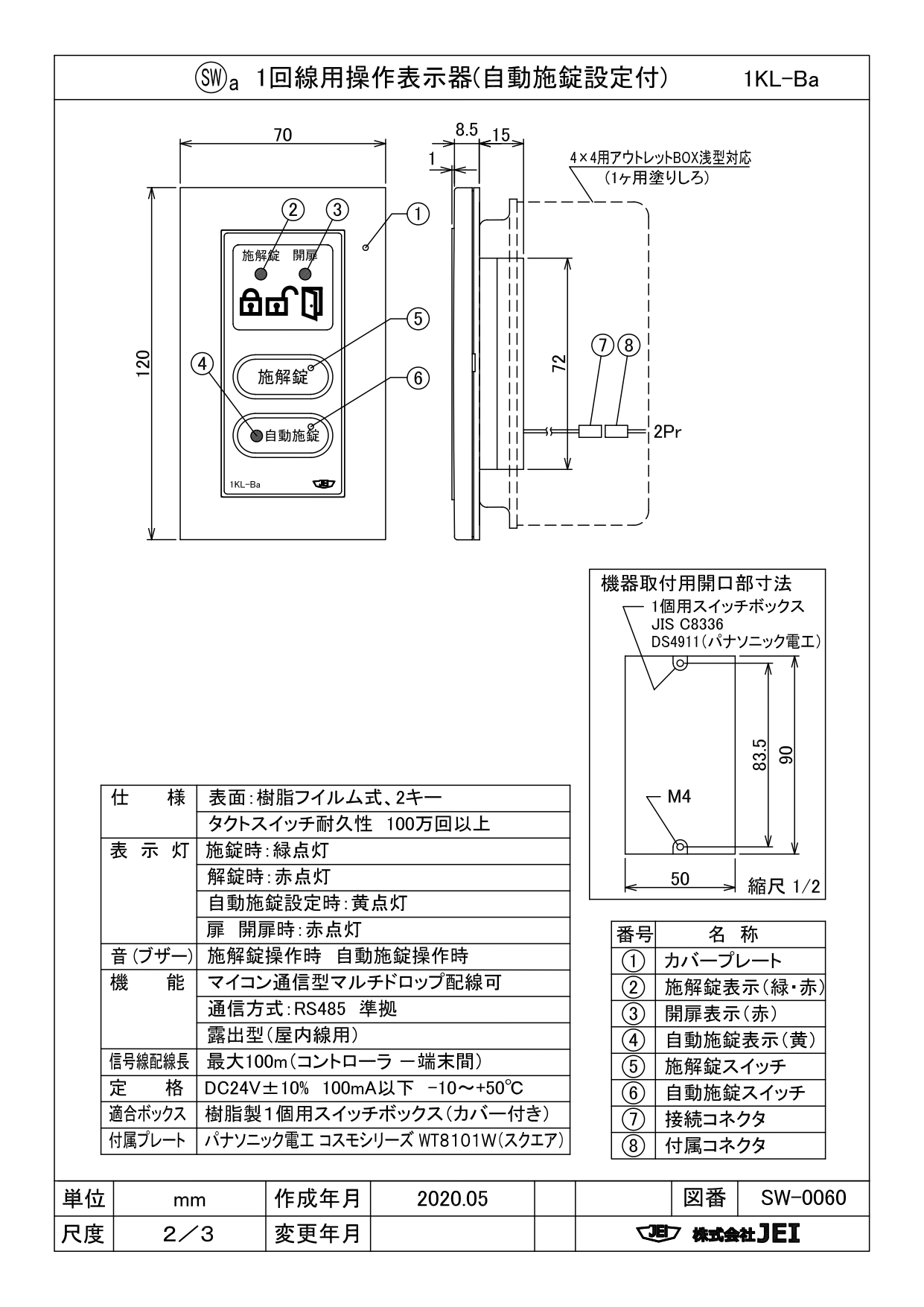

1回線用操作表示器(自動施錠設定付)1KL-Ba 図面紹介
